外徑、無心研磨
外徑研磨砂輪通常用於工件夾持於頂心之間或用於夾頭夾持之外徑研磨加工，共分為三大類：
1. 直進式：砂輪在加工位置上直接進刀完成研磨工序 (無左右橫移)
2. 橫移式：砂輪在工件上橫移完成研磨工序
3. 斜進式：砂輪以一定的角度進刀，同時研磨工件的外徑&端面
外徑研磨加工，包括一般的心軸研磨、定寸研磨、左右橫移研磨以及斜進式成型研磨….等等，尤其使用於大馬力高剛性高線速度(≧45m/s)之磨床，尺寸穩定，修整週期長，更可發揮砂輪高切削力、高效率、高品質之最佳研削特性。
適用行業:
• 汽機車零件製造: 凸輪軸、曲柄軸、傳動軸、心軸、氣門推桿等
• 馬達心軸製造
• 齒輪、凸輪製造
• 傳動及輸送用滾筒製造
• 軸承業
• 造船業
• 航太業
• 滾珠螺桿
• 機械零件製造
產品特性
3CG, 4CG, 5CG – 最高效率 / 最低單位研磨成本
特性 |
應用&優點 |
|
|---|---|---|
| ‧陶瓷系列氧化鋁(微結晶) ‧硬度&強度皆為最高 ‧自銳性優 ‧搭配高強度結合劑 |
‧磨除率高，研磨溫度較低 ‧壽命為一般磨料的2~5倍 ‧修整週期長，工件燒焦少 ‧形狀保持佳 ‧自由切削性佳 ‧適用於高強度或高硬度材質 例：合金鋼、工具鋼、高速鋼 |
|
SA – 適合中 → 高磨除率
特性 |
應用&優點 |
|
|---|---|---|
‧單結晶氧化鋁 ‧硬度&強度皆高 |
‧自由切削性佳，適用範圍最廣泛 ‧修整週期長，工件尺寸穩定度高 ‧形狀保持佳 ‧適用於中→高硬度的材質 |
|
DA – 適合中 → 高磨除率
特性 |
應用&優點 |
|
|---|---|---|
‧銳角多 ‧硬度&強度比PA高 |
‧自由切削性極佳 ‧適用於經熱處理之高碳鋼、合金鋼、工具鋼、高速鋼之重切削&精密研磨 |
|
PA – 適用於低 → 中磨除率
特性 |
應用&優點 |
|
|---|---|---|
‧易碎型氧化鋁 ‧強度比WA高 |
‧適用於≦HRC55之鋼材 ‧適合磨除率不高的應用 |
|

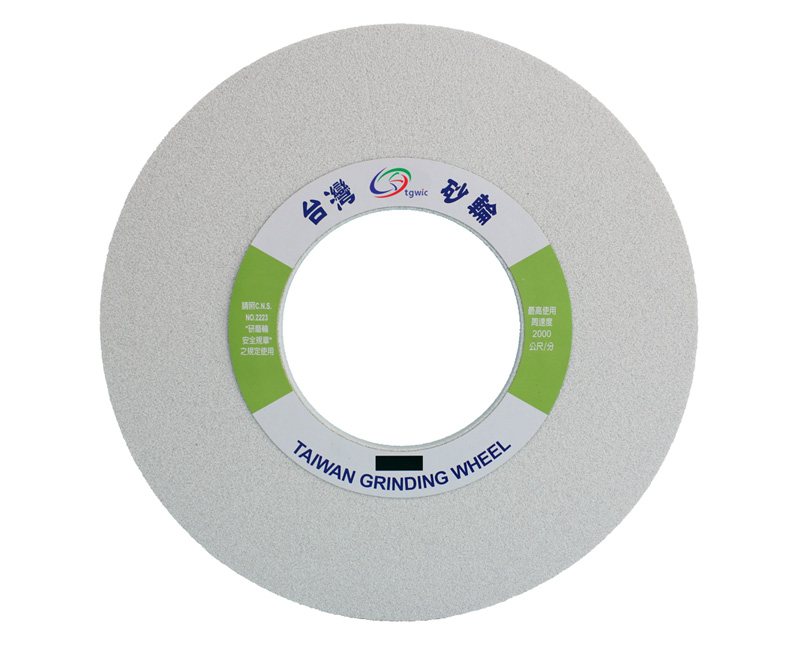

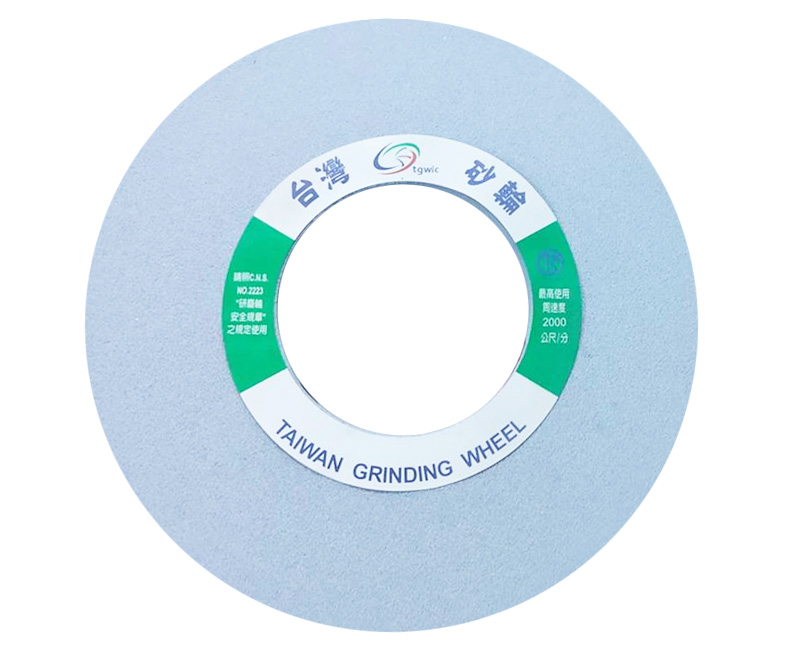

高線速度用(45m/s)外徑研磨砂輪
此類砂輪適用於具有高剛性和高線速度的磨床，例如: TOYODA、NTC、SHIGIYA、KONDO、STUDER、LANDIS等，研磨效果和砂輪壽命皆與進口產品相當，工件尺寸穩定，修整週期長，可大幅降低非加工時間的耗損。
高線速度用(45m/s)外徑研磨砂輪—3CG, 4CG, 5CG, SA, PA, DA
適用材質 |
粒 度 |
尺 寸 |
備 註 |
|---|---|---|---|
SKD, SCM, S45C, 鑄鐵等經熱處理加工及複合材料較難加工之工件 |
46 |
外徑: 厚度: 12 ~ 160 |
適用於： 例如：Toyoda, NTC, Shigiya, Kondo, Studer, Landis等
|
